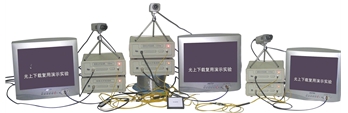

光分插復用實訓系統GCOADM-B

一、產品簡介
長途光纖通信多節點網絡系統中間節點處的光分插復用（Add/Drop Multiplexer，ADM也有人稱之為上/下載復用器）的作用是下載（Drop）通道中的通往本地的信號，同時上載（Add）本地用戶發往另一節點用戶的信號，以及位于終端將信道下載解復用器?？梢苑奖愕卦诠濣c處加載和下載信號，使整個光纖通信網絡系統的靈活性大大提高。
基于光分插復用器（OADM，也稱光上下載復用器）技術的DWDM結構是城域光網絡實現可擴容性好、業務提供多、靈活性高的最為經濟的方案。OADM可從傳輸設備中自由地、有選擇地上下業務，而不用考慮其具體內容，可以處理任何格式和速率的信號，這樣可以增加網絡的靈活性。運營公司也可以通過路由選擇更有效地管理業務量的分配，保證網絡的可生存性。
光分插復用實訓系統采用工業上應用WDM/OADM器件以及我司專為此套系統所開發的光發射和光接收器組成的一套實訓系統。供不同層次的學生搭建各種基于OADM的光纖通信系統實驗及研究使用。

二、教學目的
1、理解器件隔離度對系統引入的串擾影響，了解解復用中器件隔離度的重要性
2、理解和掌握WDM系統對OADM的要求
3、了解耦合器也能用做復用器的原因，直觀認識菲涅爾反射現象
4、理解AGC的控制效果和探測器的探測帶寬以及接收靈敏度
5、了解串擾對圖象質量的影響，理解視頻圖象的顯示過程，對幀同步和行同步有簡單了解
6、了解宏彎曲現象，觀察宏彎曲對波段的影響

三、儀器功能
1、模擬視頻點對點單芯單向的復用和解復用傳輸
2、模擬視頻點對點單芯雙向的復用和解復用傳輸
3、菲涅耳反射現象及研究實驗
4、宏彎曲現象顯示實驗
5、三點OADM單芯單向光纖通信系統組建實驗
6、三點OADM單芯雙向光纖通信系統組建實驗
7、串擾信號圖像信號演示實驗
四、實驗配置
視頻光纖發端機、視頻光纖收端機、視頻CCD、監視器、WDM、OADM、法蘭盤、固定衰減器、G.652光纖、實驗講義、測試報告等
