♀ 在藥品的出產、包裝、儲存、運送過程中，溫度、濕度對藥品有效成分的改變影響很大經過對其進行特定的氣候環境實驗，樹立藥品的有效期，是制藥職業迫切需要的。
♀ 《中華人民共和國2000版藥典》規則的藥物穩定性實驗輔導準則對原料藥及藥物制劑提出各種不一樣的溫度、濕度實驗請求。
♀ 木規劃的意圖是供給該實驗輔導準則所請求的實驗環境，并完成自動操控。

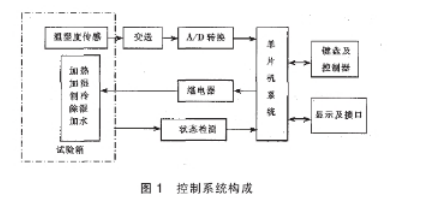

♀ 實驗儀操控體系是以單片機為中心而構成的，包含：傳感器.A/D轉換器、鍵盤、顯現接II以及繼電器操控和體系狀況檢查等，如圖1所示。

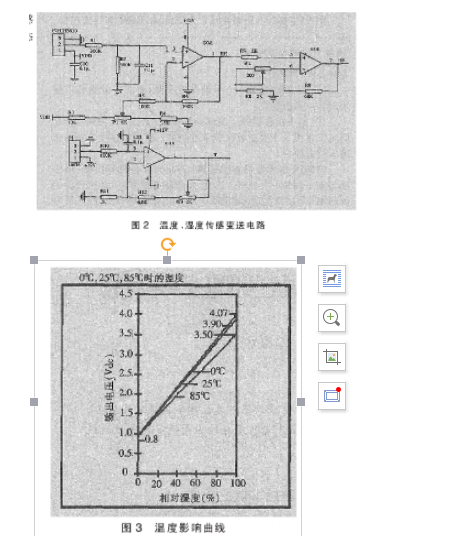

♀ 溫濕度傳感、變送部件：溫度傳感器選用集成精細攝氏溫度傳感器LM35靈敏度lOmV/0C，非線性度的典型值為士1/40C用一級同相擴大器擴大5倍，即可將10℃-100℃的溫度改變轉換成0-SV的電壓輸出。
♀ 濕度傳感器選用霍尼韋爾的相對濕度傳感器HIH-3610-1，其精度為士20I0RH，線性度士0.50I0RH重復性士0.50I0RH，其輸出電壓與相對濕度成線性關系：


♀ 單片機及外圍部件操控體系
♀ 需收集溫度和濕度兩路模擬信號，選用ADuc812這種自帶4通道12位A/D轉換器并與51系列兼容的CPU，因而，使體系外圍電路規劃極為簡略。
♀ 為使溫度和濕度操控方針恣意設定，體系中設置了0-9共10個數字鍵及幾個功能鍵，選用串行鍵盤顯現接II器材BC7281及74LS164完成鍵盤辦理。
♀ 顯現選用點陣式液晶顯現模塊MGLS-12864，由64行每行128點構成，分為擺布各64 x64點陣，分別由內置的HD61202列操控器及HD61103行操控器操控。
♀ 該模塊與CPU的接II簡略，因?yàn)镠D61103不與CPU發作聯絡，只需了解有關接II信號及HD61202的操作指令就可完成對該模塊的操作。
♀ 溫濕度的調理經過P1.4-P1.7的輸出操控各固態繼電器的通斷，以操控加熱、加濕功率的巨細及壓縮機的工作加濕器的水位、風機旋轉的狀況則經過P3.1-P3.2輸入單片機以隨時監測。
