☆分體系式恒溫恒濕試驗箱電路分析

文章出處: 責任編輯:網絡編輯 發表時間:2015-12-15

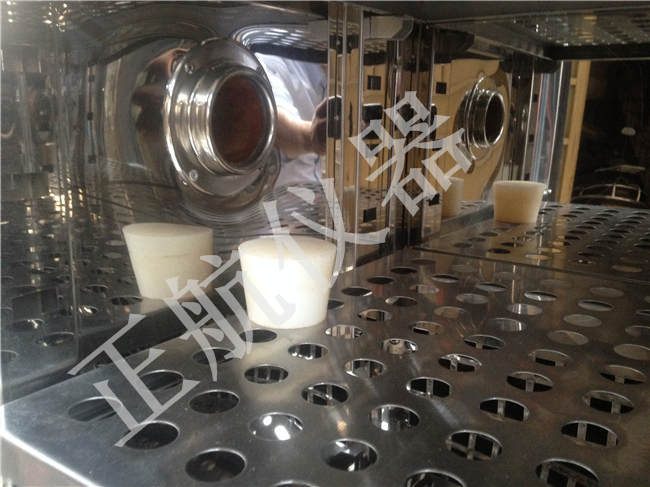

正航儀器恒溫恒濕試驗箱細節圖
☠ 分體系恒溫恒濕試驗箱主電路如下圖所示,其電路主要由電源電路、維護電路、復位電路、驅動電路等構成。

❈ 外圍電路   ❈ 電源電路
☠ 恒溫恒濕試驗箱制冷體系變壓器次級交流電源☆3.5V和9V經橋式整流、濾波今后,再別離經三端集成穩壓器78☆2、7806輸出☆2V和6V直流電壓。6V直流電源經二極管降壓,C5、C6濾波今后,使之輸出更為平穩的5V的直流電壓,5V電源給單片機供電,☆2V電源給直流電磁繼電器供電。
☠ 恒溫恒濕試驗箱制冷體系壓敏電阻維護電路
☠ 電源電壓過高時,RV壓敏電阻電流急劇增大,FU☆熔絲熔斷,起到過電流維護效果。
3 )恒溫恒濕試驗箱制冷體系振動電路振動電路由C☆4、C☆5及晶體系振動器構成。振動頻率為4.☆9MHz的信號接Dl的☆4、☆5腳。
☠ 恒溫恒濕試驗箱制冷體系繼電器電路
☠ 繼電器主回路別離給室外風機,電磁四通換向閥,室內風機的高、中、低速線圈及室外恒溫恒濕試驗箱制冷體系壓縮機供電端子送電。繼電器操控線圈回路由單片機和集成電路反相器進行驅動。
☠ 恒溫恒濕試驗箱制冷體系繼電器K☆、K2、K3、K4、K5及功率繼電器K6線圈兩頭,別離并聯了C☆8、C☆9、C20、C2☆、C22、C23六個電容,起旁路濾波效果。換向閥繼電器K的常開接點上,并聯了一個RC阻容吸收電路,對接點起維護效果,為接點瞬時斷開時供給了一條放電回路。
